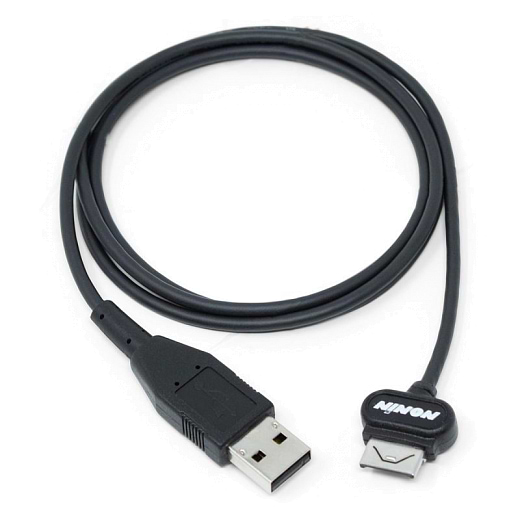

Um exame de oximetria só vira laudo quando os dados saem do aparelho. É exatamente essa a função do Cabo de Interface USB Nonin 3150SC.

Ele conecta o Oxímetro de Pulso WristOx2 Modelo 3150 ao computador e permite transferir para o software nVISION tudo o que foi registrado durante a noite do paciente: saturação de oxigênio e frequência cardíaca, com capacidade de até 1.080 horas de dados na taxa de 4 segundos, 540 horas em 2 segundos e 270 horas em 1 segundo.

No modelo 3150 USB, o cabo não é um item opcional. É por meio dele que a clínica faz o download dos registros e também configura o próprio equipamento no nVISION: acerto de data e hora, escolha do modo de ativação (Verificação Rápida, Ativação do Sensor ou Ativação Programada), seleção do modo de exibição (Total, Parcial ou MVI), definição da taxa de amostragem e cadastro do ID do aparelho. Sem o cabo, o oxímetro continua medindo, mas o dado fica preso no punho.

Por isso ele integra o Kit Básico do WristOx2 3150, ao lado do software nVISION e das pulseiras adicionais. E por isso vale ter uma unidade reserva em serviços que rodam vários exames por semana: um cabo perdido ou danificado para toda a operação de laudo.

Como usar

1. Instale o driver USB no computador, se ainda não estiver instalado.

2. Conecte uma das pontas do cabo à porta USB do PC.

3. Conecte a outra ponta à abertura do sensor do WristOx2 3150. É a mesma entrada usada pelo sensor de dedo.

3. Quando o visor do oxímetro exibir "CP" junto ao indicador de carga das pilhas, o aparelho está pronto para conversar com o nVISION.

4. Abra o nVISION, selecione o modelo 3150 e faça a captura dos dados ou ajuste as configurações.

O driver acompanha o CD do Manual do Operador do 3150 e também pode ser obtido junto ao suporte técnico. Na primeira instalação, anote no Gerenciador de Dispositivos o número da porta COM atribuída ao "Nonin Model 3150": esse número é solicitado pelo nVISION na hora de configurar o aparelho.

Cuidados que prolongam a vida útil

Três hábitos simples evitam a maior parte dos chamados de suporte com este acessório.

Desconecte o cabo antes de trocar as pilhas. Essa é uma orientação de segurança do fabricante. O oxímetro deve estar desligado e sem o sensor no dedo do paciente no momento da troca.

Retire o cabo assim que terminar. Deixar o 3150SC conectado depois de concluir a transferência ou a configuração consome a carga das pilhas sem necessidade.

Guarde o cabo sem dobras forçadas no conector. Falhas na conexão de dados, seja no cabo, nos conectores ou na porta, resultam em perda da transferência. Um cabo íntegro é o que garante que o exame da noite anterior chegue inteiro ao relatório.

Vale saber: fazer o download não apaga a memória do oxímetro. A limpeza dos registros é feita de forma intencional, pelo próprio nVISION, quando você decidir. Como a memória é do tipo não volátil, trocar as pilhas também não afeta os dados já gravados.

Cuidado com a confusão de códigos

O WristOx2 3150 trabalha com dois cabos diferentes, e eles não se substituem:

- 3150SC, este produto, é o cabo de interface para PC, usado no download de dados e na configuração pelo nVISION.

- 3150I é o cabo de interface do sensor, com 1 metro, usado para conectar sensores Nonin de 9 pinos ao oxímetro.

Se a sua necessidade é conectar um sensor diferente ao aparelho, o item correto é o 3150I. Na dúvida, fale com o nosso time: a gente confirma qual peça atende o seu equipamento antes da compra.
